Finition des briques Pivote

Contexte

Les kits Code en Bois proposent des briques Pivote qui intègrent un mécanisme pour choisir de tourner à gauche ou à droite de 90° (mouvement relatif). Pour nos kits commerciaux, nous utilisons un système de rondelle et de crochet métal en forme de flèche, qui fonctionne bien et est solide.

Vous pouvez aussi adapter ce mécanisme à votre guise pour réaliser un mouvement absolu :

• Orientation vers un point cardinal (Nord, Sud, Est, Ouest)
• Rotation d'un angle spécifique de 0 à 360°

Matériel

Composants nécessaires

• Crochets à tableau standard (idéalement fournis avec leur vis adaptée)
• Disponible sur Amazon ou Amazon (autre modèle)

• Ou sur AliExpress

• Rondelles métalliques (Rondelles contact M5X12X1.1 Acier zingué M5, ou rondelles standard)

• Disponible par exemple ici

Processus d'assemblage

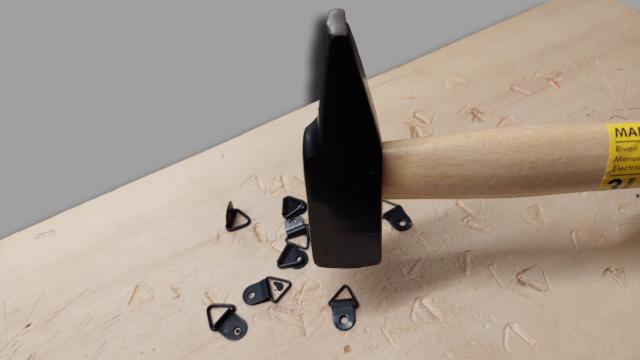

Étape 1 — Rigidification du crochet

Donner un coup de pince ou de marteau pour écraser le crochet sur son axe et éviter que le triangle ne se retourne.

Deux espaces avant la légende

Étape 2 — Assemblage et vissage

Visser l'ensemble rondelle + crochet + vis dans le trou en serrant juste assez pour que la flèche tourne avec une légère résistance.

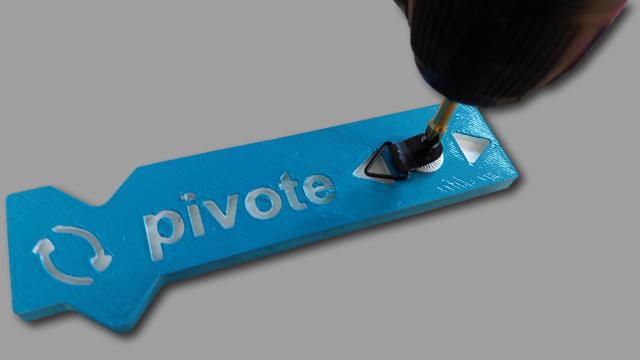

Utiliser une visseuse électrique

Travail à la visseuse électrique pour ne pas fatiguer le poignet — particulièrement recommandé si vous assemblez plusieurs briques.

Deux espaces avant la légende

Étape 3 — Finition et sécurité

Pièces fines

Si votre pièce est très fine et que la vis dépasse en dessous, il faudra limer pour éviter les blessures.

---

Licence

Cette annexe est publiée sous licence CC-BY 4.0
