Fabrication de moules et emporte-pièces⚓︎
Contexte⚓︎
Plusieurs techniques de fabrication de Code en Bois nécessitent de disposer de moules (argile, pâte à sablés, pâte à sel, etc.). Ce tutoriel vous guide pour créer vos fichiers de moules vous-même ou les customiser.
Logiciels de CAO⚓︎
Voici un comparatif des principaux logiciels disponibles :
| Logiciel | Client | Prix | Accessibilité | Utilisation scolaire |
|---|---|---|---|---|
| TinkerCAD | En ligne (SaaS) | Gratuit | Très accessible pour les enfants | Très utilisé en primaire et collège |
| OnShape | En ligne (SaaS) | Version gratuite | Un peu technique | Peu connu mais de plus en plus utilisé |
| SketchUp | En ligne ou à installer | Version gratuite limitée | Assez accessible | Très utilisé dans le monde anglo-saxon |
| FreeCAD | À installer | Gratuit, open source | Un peu technique, beaucoup de tutos | Beaucoup utilisé par les makers, peu en scolaire |
| Fusion 360 | À installer | Version gratuite limitée | Très technique | Très utilisé dans le monde professionnel |
| SolidWorks | À installer | Payant | Parfois des licences pour collèges/lycées | De moins en moins utilisé |
Notre approche : Dans l'esprit "open source", nous utilisons FreeCAD, ainsi que TinkerCAD pour le cycle 3.
Créer des moules avec TinkerCAD⚓︎
Interface et limitations⚓︎

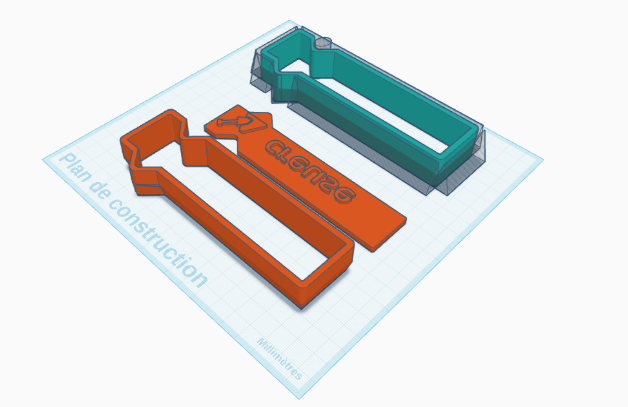

Nous n'avons pas préparé de fichiers d'emporte-pièces pour toutes les briques avec TinkerCAD, mais c'est faisable avec quelques ajustements :
- TinkerCAD n'a pas d'outil "chanfrein", donc l'emporte-pièce devra avoir un bord plat et non en biseau
- On ne peut pas facilement faire une prise de contour ("offset") d'une pièce
Un exemple de fichier est proposé ici : Emporte-pièce et tampon brique creuse (TinkerCAD)
Programmation du design avec Scratch⚓︎

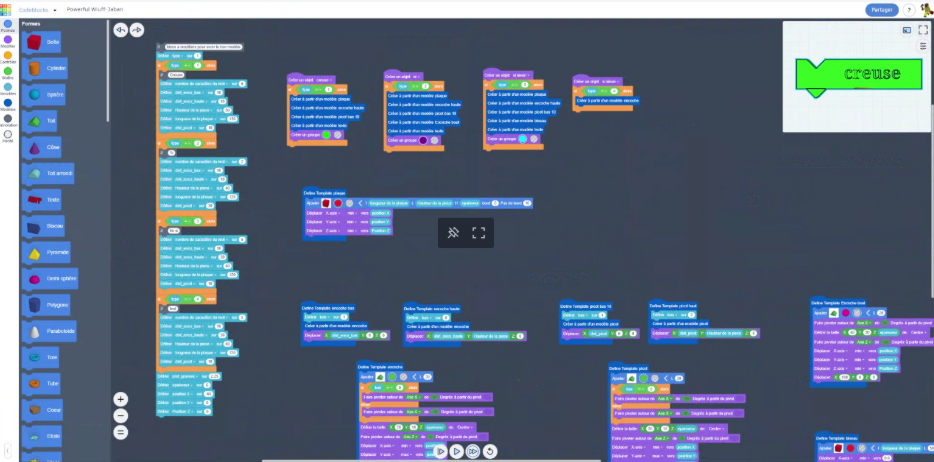

On peut concevoir une pièce en "low-code" avec Scratch, pour une meilleure répétabilité de conception. Cela est relativement laborieux mais offre une excellente opportunité d'apprentissage en classe.
Vidéo tutoriel TinkerCAD⚓︎
Regardez ce tutoriel vidéo de création de pièce sur TinkerCAD sur MakerTube.
Créer des moules avec FreeCAD⚓︎
Avantages de FreeCAD⚓︎
Avec FreeCAD, il est plus facile de réaliser certaines opérations avancées, mais la mise en place d'un design est plus longue.
L'avantage principal : vous pouvez customiser les dimensions et les textes sur les briques via une feuille de calcul, ce que nous avons proposé dans nos templates FreeCAD.
Processus de paramétrage⚓︎

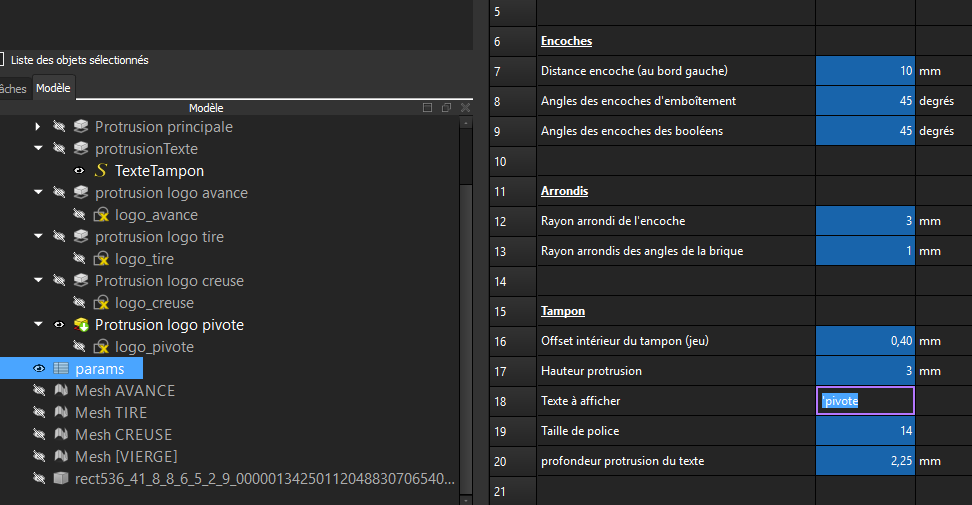

Il suffit d'aller dans l'onglet "params" du projet du tampon, où sont indiqués toutes les dimensions et paramètres des formes :
- Modifier une valeur dans la feuille de calcul
- Actualiser les modifications
- Recréer le Mesh
- Exporter en STL (ou autre format)
Pictogrammes
Vous pourrez alors supprimer le petit pictogramme ou le remplacer (voir la vidéo dédiée). Tous nos pictogrammes sont téléchargeables depuis le dossier ressources
Vidéo tutoriel FreeCAD⚓︎
Regardez ce tutoriel vidéo complet de création d'un moule sur FreeCAD sur MakerTube.
Licence⚓︎
Ce tutoriel est publié sous licence CC-BY 4.0
